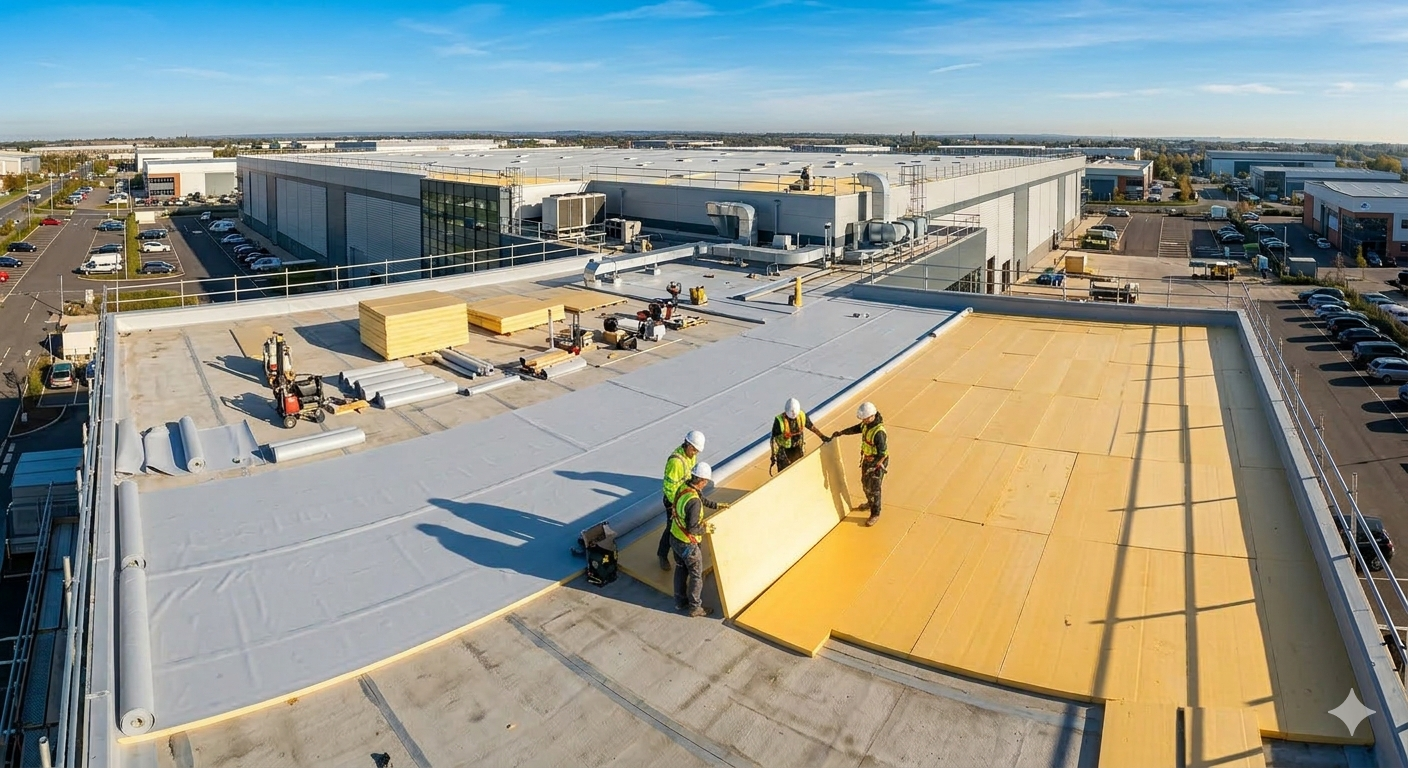

Плоская кровля — один из самых распространённых типов крыш в коммерческом и промышленном строительстве, а в последние годы она всё чаще встречается и в частных домах. Главная проблема плоской крыши — теплопотери: тёплый воздух поднимается вверх и уходит через неутеплённое перекрытие. PIR-плиты решают эту задачу с минимальной толщиной и максимальной эффективностью.
Почему PIR — идеальный утеплитель для плоской кровли?
PIR-плиты имеют самый низкий коэффициент теплопроводности среди всех доступных утеплителей — 0,022 Вт/(м*К). Это означает, что 80 мм PIR заменяют 150 мм минваты. Кроме того, PIR не впитывает воду (водопоглощение менее 1%), выдерживает нагрузку до 120 кПа и не теряет свойств за весь срок эксплуатации кровли — 50+ лет.
Типы плоских кровель и подход к утеплению
Прежде чем приступить к утеплению, важно понимать, какой тип плоской кровли у вас — от этого зависит состав кровельного пирога и способ крепления утеплителя.
Традиционная (классическая) плоская кровля
Самый распространённый вариант. Утеплитель укладывается на несущее основание (бетонная плита, профлист), сверху — гидроизоляция. Порядок слоёв снизу вверх:
- Несущее основание — железобетонная плита или профилированный лист
- Пароизоляция — полиэтиленовая плёнка или битумная мембрана
- Утеплитель — PIR-плиты в один или два слоя
- Уклонообразующий слой — клиновидные PIR-плиты (или разуклонка из керамзита)
- Гидроизоляция — ПВХ-мембрана или наплавляемый битумный ковёр
Инверсионная кровля
В инверсионной кровле утеплитель укладывается поверх гидроизоляции. Это защищает гидроизоляционный слой от механических повреждений, перепадов температуры и УФ-излучения.
- Несущее основание
- Уклонообразующая стяжка
- Гидроизоляция
- Утеплитель — PIR-плиты (обязательно с закрытой ячеистой структурой)
- Разделительный слой — геотекстиль
- Балласт — гравий, тротуарная плитка или грунт (эксплуатируемая кровля)
Важно: инверсионная кровля — только с PIR или XPS
Для инверсионной кровли подходят только утеплители с закрытой ячеистой структурой, не впитывающие воду. PIR-плиты идеально подходят для этой задачи. Минеральная вата в инверсионной кровле недопустима — она наберёт воду и потеряет все теплоизолирующие свойства.
Эксплуатируемая кровля
Если на кровле планируется зона отдыха, парковка или озеленение, к утеплителю предъявляются повышенные требования по прочности на сжатие. PIR-плиты с прочностью 120 кПа выдерживают пешеходную нагрузку и лёгкий транспорт.
Однослойная и двухслойная укладка: когда что выбрать
Однослойная укладка
Один слой PIR-плит толщиной 80-150 мм. Подходит для:
- Небольших зданий и хозпостроек
- Регионов с мягким климатом (юг России)
- Реконструкции кровли с ограничением по высоте
Плюсы: быстрый монтаж, меньше расходных материалов.
Минусы: стыки плит — потенциальные мостики холода.
Двухслойная укладка
Два слоя PIR-плит, уложенных со смещением стыков. Нижний слой — основной (60-100 мм), верхний — дополнительный (30-50 мм). Подходит для:
- Коммерческих и промышленных зданий
- Регионов с суровым климатом (средняя полоса, Урал, Сибирь)
- Зданий с повышенными требованиями к энергоэффективности
Плюсы: полное исключение мостиков холода, повышенная надёжность.
Минусы: больше материалов, чуть дольше монтаж.
Рекомендация
Для большинства объектов в средней полосе России оптимальна двухслойная укладка: нижний слой 80 мм + верхний 50 мм = 130 мм общей толщины. Это обеспечивает термическое сопротивление R = 5,9 м²*К/Вт — с запасом перекрывает требования СП 50.13330.2012 для всех климатических зон.
Уклонообразование: зачем и как
Плоская кровля — не значит «нулевой уклон». Для отвода воды к воронкам необходим уклон не менее 1,5-2% (по СП 17.13330). Стоячая вода на кровле — это разрушение гидроизоляции, протечки и промерзание.
Способы создания уклона
- Клиновидные PIR-плиты — заводские плиты с переменной толщиной, создающие заданный уклон. Самый технологичный способ: точный уклон, минимум отходов, быстрый монтаж.
- Разуклонка из керамзита — слой керамзита переменной толщины под стяжку. Дешевле, но тяжелее и менее точно.
- Цементно-песчаная стяжка переменной толщины — традиционный метод, но значительно увеличивает нагрузку на перекрытие.
Преимущество клиновидных PIR-плит
Клиновидные PIR-плиты совмещают две функции: утепление и уклонообразование. Это сокращает количество слоёв в кровельном пироге, снижает нагрузку на перекрытие (PIR в 10-15 раз легче керамзитовой разуклонки) и ускоряет монтаж.
Пошаговый монтаж: традиционная кровля с ПВХ-мембраной
Рассмотрим самый популярный вариант — утепление плоской кровли по железобетонному основанию с финишной ПВХ-мембраной.
Шаг 1. Подготовка основания
- Очистите основание от мусора, пыли, наплывов бетона. Поверхность должна быть ровной — перепады не более 5 мм на 2 м.
- Заделайте трещины и раковины цементным раствором.
- Просушите поверхность — влажность основания не должна превышать 4%.
- Обработайте праймером (битумной грунтовкой) для лучшей адгезии пароизоляции.
Шаг 2. Устройство пароизоляции
- Раскатайте пароизоляционную плёнку по основанию с нахлёстом полотен 100-150 мм.
- Проклейте нахлёсты специальным скотчем или спаяйте горячим воздухом.
- Заведите пароизоляцию на парапеты на высоту, равную толщине утеплителя + 50 мм.
Не пропускайте пароизоляцию!
Без пароизоляции водяной пар из помещения проникает в утеплитель и конденсируется на границе холодной зоны. Это приводит к увлажнению утеплителя, снижению его теплоизолирующих свойств и разрушению кровельного ковра. PIR-плиты устойчивы к влаге, но пароизоляция всё равно необходима — она защищает все слои кровельного пирога.
Шаг 3. Укладка PIR-плит
- Начните от парапета или от центра кровли (в зависимости от схемы уклона).
- Укладывайте плиты вплотную друг к другу, без зазоров. Стыки должны быть плотными.
- При двухслойной укладке: второй слой укладывайте со смещением стыков не менее 200 мм относительно первого. Поперечные стыки тоже смещайте.
- Подрезку плит выполняйте строительным ножом или ножовкой с мелким зубом. Обрезки используйте для заполнения оставшихся участков.
- В местах примыканий к парапетам, трубам, воронкам — подгоняйте плиты максимально плотно, зазоры заполняйте монтажной пеной.
Шаг 4. Укладка клиновидных плит (уклонообразование)
- Определите направление стока воды и расположение водоприёмных воронок.
- Уложите клиновидные плиты от воронки к парапету, создавая уклон к воронке. Минимальный уклон — 1,5%.
- В ендовах (разжелобках) используйте контруклонные плиты для направления воды к воронке.
Шаг 5. Механическое крепление
- Закрепите PIR-плиты к основанию телескопическим крепежом (тарельчатый дюбель + шуруп). Минимум 2 крепежа на плиту.
- Длина крепежа = толщина утеплителя + 50 мм (заглубление в основание).
- Крепёж устанавливается через ПВХ-мембрану и утеплитель в основание. Таким образом мембрана и утеплитель фиксируются одним крепежом.
Шаг 6. Монтаж ПВХ-мембраны
- Раскатайте рулоны мембраны по кровле с нахлёстом 50-80 мм.
- Сварите нахлёсты горячим воздухом (автоматическим сварочным аппаратом или ручным феном). Ширина шва — не менее 30 мм.
- Обработайте примыкания к парапетам, трубам, воронкам. Используйте неармированную мембрану для сложных узлов.
- Закрепите мембрану по периметру и в местах примыканий краевой рейкой.
Особенности утепления по профлисту
Когда несущее основание — профилированный стальной лист (распространённый вариант для промышленных зданий), есть несколько отличий:
- Пароизоляция укладывается по гребням профлиста. Нижние волны не проклеиваются — там предусматривается вентиляция подкровельного пространства.
- Первый слой утеплителя укладывается поперёк волн профлиста для равномерного распределения нагрузки.
- Крепёж устанавливается в верхнюю полку профлиста. Длина самореза рассчитывается с учётом высоты волны.
- Минимальная толщина нижнего слоя — 50 мм (чтобы перекрыть высоту волны профлиста и обеспечить ровную поверхность для верхнего слоя).
Расчёт толщины утеплителя
Требуемая толщина PIR-плит зависит от климатической зоны. Ниже приведены рекомендуемые значения для плоской кровли с учётом требований СП 50.13330.2012:
| Регион | Требуемое R, м²*К/Вт | Толщина PIR, мм | Рекомендуемая схема |
|---|---|---|---|
| Юг (Краснодар, Ростов) | 3,5-4,0 | 80 | Один слой 80 мм |
| Средняя полоса (Москва, Казань) | 4,5-5,5 | 100-120 | Два слоя: 80 + 40 мм |
| Урал (Екатеринбург, Челябинск) | 5,0-5,5 | 120 | Два слоя: 80 + 40 мм |
| Сибирь (Новосибирск, Красноярск) | 5,5-6,5 | 130-150 | Два слоя: 80 + 50 мм |
| Север (Мурманск, Якутск) | 6,0-7,0 | 150 | Два слоя: 100 + 50 мм |
Расчёт материалов для типового объекта
Исходные данные: плоская кровля 200 м², железобетонное основание, регион — Москва, двухслойная укладка 80 + 40 мм, ПВХ-мембрана.
| Материал | Количество | Цена за ед. | Итого |
|---|---|---|---|
| PIR-плиты 80 мм (нижний слой) | 210 м² (с запасом 5%) | 850 ₽/м² | 178 500 ₽ |
| PIR-плиты 40 мм (верхний слой) | 210 м² | 550 ₽/м² | 115 500 ₽ |
| Клиновидные PIR-плиты (разуклонка) | 210 м² | 450 ₽/м² | 94 500 ₽ |
| Пароизоляционная плёнка | 230 м² | 60 ₽/м² | 13 800 ₽ |
| ПВХ-мембрана 1,2 мм | 240 м² | 550 ₽/м² | 132 000 ₽ |
| Телескопический крепёж | 1200 шт | 25 ₽/шт | 30 000 ₽ |
| Краевая рейка, воронки, комплектующие | комплект | — | 35 000 ₽ |
| ИТОГО материалы: | 599 300 ₽ |
Для сравнения: аналогичная кровля с утеплением минеральной ватой 200 мм обойдётся в 520 000-560 000 ₽ по материалам, но потребует более мощного крепежа, увеличит нагрузку на перекрытие на 40-60% и прослужит 25-30 лет вместо 50+.
Типичные ошибки при утеплении плоской кровли
1. Отсутствие уклона
Ошибка: укладка утеплителя и мембраны на абсолютно ровное основание.
Последствия: лужи на кровле, ускоренное старение гидроизоляции, протечки, промерзание стоячей воды зимой и разрыв мембраны.
Решение: всегда создавайте уклон не менее 1,5%. Используйте клиновидные PIR-плиты — это самый простой и надёжный способ.
2. Экономия на пароизоляции
Ошибка: пропуск пароизоляционного слоя «ради экономии» или «PIR же не впитывает воду».
Последствия: водяной пар конденсируется под гидроизоляцией, образуются пузыри на мембране, появляются протечки.
Решение: пароизоляция обязательна в любом варианте кровельного пирога с утеплением сверху. PIR не впитывает воду, но пар может конденсироваться на стыках и на нижней поверхности гидроизоляции.
3. Совпадение стыков при двухслойной укладке
Ошибка: верхний и нижний слои уложены так, что стыки совпадают.
Последствия: мостики холода по всей длине стыка, увеличение теплопотерь на 10-15%.
Решение: смещение стыков верхнего слоя относительно нижнего не менее 200 мм. Поперечные стыки тоже смещайте.
4. Хождение по незакреплённому утеплителю
Ошибка: рабочие ходят по уложенным, но ещё не закреплённым PIR-плитам.
Последствия: смещение плит, нарушение стыков, повреждение пароизоляции.
Решение: крепите плиты участками, закрепляя каждый участок перед переходом к следующему. Используйте фанерные «дорожки» для перемещения по незакреплённым участкам.
PIR vs минеральная вата для плоской кровли
| Параметр | PIR-плиты | Минеральная вата |
|---|---|---|
| Теплопроводность, Вт/(м*К) | 0,022 | 0,038-0,045 |
| Толщина для R=5,0 | 110 мм | 190-225 мм |
| Водопоглощение | < 1% | 15-30% |
| Вес 1 м² (при R=5,0) | 3,5 кг | 19-28 кг |
| Срок службы | 50+ лет | 25-30 лет |
| Прочность на сжатие | до 120 кПа | 40-60 кПа |
| Стабильность свойств | Не меняются | Теряет до 40% за 10 лет |
Часто задаваемые вопросы
Заключение
Утепление плоской кровли PIR-плитами — это профессиональное решение, которое обеспечивает максимальную энергоэффективность при минимальной толщине конструкции. PIR не впитывает воду, не теряет свойств со временем и служит столько же, сколько и сама кровля.
Ключевые принципы:
- Используйте двухслойную укладку со смещением стыков для максимальной эффективности
- Всегда создавайте уклон — минимум 1,5% к водоприёмным воронкам
- Не экономьте на пароизоляции — она защищает весь кровельный пирог
- Применяйте клиновидные PIR-плиты для уклонообразования — это экономит вес и время
- Рассчитывайте толщину утеплителя по СП 50.13330 для вашего региона
