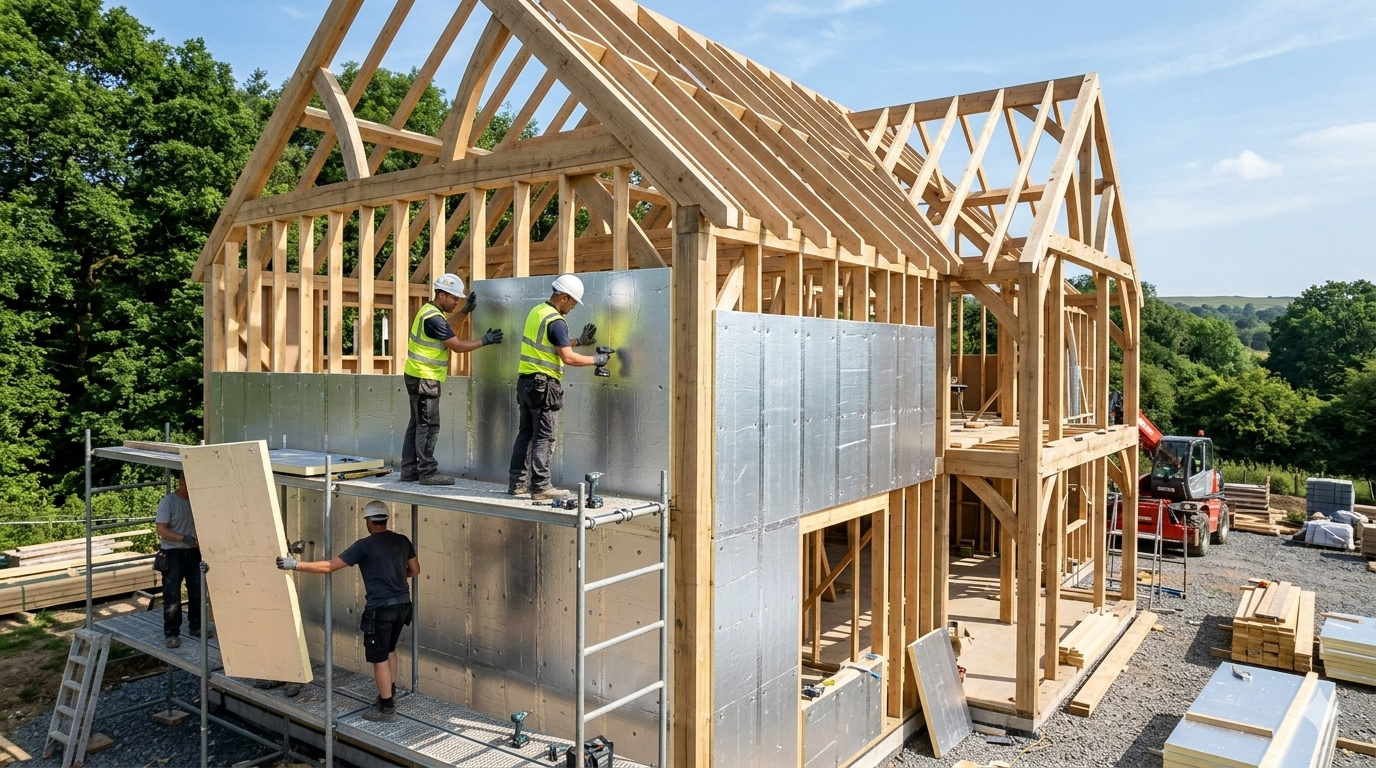

Каркасный дом — одна из самых популярных технологий строительства в России. Быстро, относительно недорого, тёплый при правильном утеплении. Но именно «при правильном» — ключевые слова. Ошибки в утеплении каркасника приводят к промерзанию, конденсату и даже гниению деревянного каркаса. PIR-плиты позволяют избежать большинства этих проблем и вывести энергоэффективность дома на совершенно другой уровень.
Главное преимущество PIR в каркаснике
PIR-плиты в каркасном доме работают не только как утеплитель, но и как паробарьер (фольгированные плиты), ветрозащита (при наружной обшивке) и дополнительная жёсткость конструкции. Один материал заменяет три — это экономит время и деньги.
Слабое место каркасного дома — мостики холода
Классическая схема утепления каркасника: минеральная вата между стойками каркаса. Звучит просто, но у неё есть серьёзный недостаток — мостики холода через деревянные стойки.
Дерево проводит тепло в 5-7 раз лучше, чем минвата. Стойка каркаса сечением 150×50 мм, установленная с шагом 600 мм, занимает примерно 8% площади стены. Через эти 8% уходит непропорционально много тепла. В сильные морозы на внутренней отделке напротив стоек могут появляться холодные полосы и даже конденсат.
Решение — перекрёстное утепление PIR-плитами. Слой PIR накрывает стойки сплошным контуром, перекрывая все мостики холода. Результат — стена работает как единый теплоизоляционный щит.
Три схемы применения PIR в каркасном доме
Схема 1: Перекрёстное утепление снаружи (рекомендуемая)
Самая эффективная схема. Между стойками каркаса — минвата или PIR, а поверх стоек снаружи — сплошной слой PIR-плит.
Пирог стены (изнутри наружу):
- Внутренняя отделка (гипсокартон, вагонка)
- Пароизоляция (или фольгированный PIR как паробарьер)
- Основной утеплитель между стойками (минвата 150 мм или PIR)
- Деревянный каркас (стойки 150×50 мм)
- PIR-плиты 30-50 мм — сплошной наружный слой
- Контробрешётка (для вентзазора 40-50 мм)
- Наружная отделка (сайдинг, имитация бруса, фасадные панели)
Почему снаружи лучше?
Наружный слой PIR перекрывает стойки, устраняя мостики холода. Точка росы смещается за пределы каркаса — дерево остаётся сухим и тёплым. Паропроницаемость стены работает правильно: изнутри — пароизоляция, снаружи — паропроницаемый слой.
Схема 2: Перекрёстное утепление изнутри
Применяется, когда наружная отделка уже выполнена и менять её нецелесообразно.
Пирог стены (изнутри наружу):
- Внутренняя отделка (ГКЛ)
- PIR-плиты 30 мм с фольгой — сплошной внутренний слой (одновременно паробарьер)
- Основной утеплитель между стойками (минвата 150 мм)
- Деревянный каркас
- Ветрозащитная мембрана
- Контробрешётка + вентзазор
- Наружная отделка
При этой схеме фольгированный PIR заменяет отдельную пароизоляционную плёнку. Стыки плит проклеиваются фольгированным скотчем — получается герметичный паробарьер.
Схема 3: Полная замена минваты на PIR
Для тех, кто хочет максимальной энергоэффективности и долговечности.
Пирог стены:
- Внутренняя отделка
- PIR-плиты между стойками (заполнение каркаса)
- PIR-плиты поверх стоек (перекрёстный слой)
- Контробрешётка + вентзазор
- Наружная отделка
При этой схеме отдельная пароизоляция не нужна — фольгированные PIR-плиты с проклеенными стыками сами являются паробарьером. Стена получается тоньше, теплее и полностью защищена от влаги.
Важно при полной замене
При заполнении каркаса PIR-плитами нарезайте их точно в размер между стойками. Зазоры более 5 мм заполняйте монтажной пеной. Каждый незаделанный зазор — это щель, через которую уходит тепло.
Выбор толщины PIR-плит для перекрёстного утепления
Толщина наружного перекрёстного слоя PIR зависит от основного утеплителя в каркасе и климатического региона.
| Основной утеплитель | Юг России | Средняя полоса | Урал, Сибирь |
|---|---|---|---|
| Минвата 100 мм в каркасе | 30 мм PIR | 50 мм PIR | 50-60 мм PIR |
| Минвата 150 мм в каркасе | 20 мм PIR | 30 мм PIR | 50 мм PIR |
| Минвата 200 мм в каркасе | — | 20-30 мм PIR | 30 мм PIR |
| Только PIR (без минваты) | 80 мм PIR | 100-120 мм PIR | 120-150 мм PIR |
Оптимальный вариант для средней полосы: минвата 150 мм между стойками + PIR 30 мм перекрёстно снаружи. Общее сопротивление теплопередаче такой стены — около 5.0 м²·°C/Вт, что с запасом перекрывает требования СП 50.13330.
Пошаговый монтаж: перекрёстное утепление снаружи
Инструменты и материалы
- PIR-плиты фольгированные (LOGICPIR или PIRRO) нужной толщины
- Тарельчатые дюбели с пластиковым гвоздём (длина = толщина PIR + 50 мм)
- Фольгированный скотч шириной 50 мм
- Монтажная пена
- Строительный нож
- Рулетка, уровень, маркер
- Шуруповёрт
- Бруски для контробрешётки 40×50 мм
Этап 1: Подготовка каркаса
- Убедитесь, что основной утеплитель (минвата) установлен в каркас без пустот и зазоров.
- Проверьте, что ветрозащитная мембрана (если предусмотрена проектом) закреплена на стойках.
- Осмотрите наружную поверхность каркаса — стойки должны быть в одной плоскости. Выступы стесайте, впадины компенсируются клей-пеной.
Этап 2: Монтаж PIR-плит
- Начните с нижнего угла. Первую плиту установите горизонтально, плотно прижав к стене.
- Закрепите тарельчатыми дюбелями — 5 штук на плиту (4 по углам на расстоянии 5-7 см от края + 1 в центре). Дюбель должен войти в деревянную стойку или обвязку минимум на 30 мм.
- Следующую плиту установите встык, без зазора. При необходимости подрезки — используйте строительный нож и линейку.
- Соблюдайте перевязку швов — смещайте плиты в каждом ряду минимум на 200 мм, чтобы вертикальные стыки не совпадали.
- Вокруг окон и дверей — вырезайте PIR точно по проёму. Не допускайте стыков плит на углах проёмов — от угла проёма до ближайшего стыка должно быть минимум 150 мм.
Этап 3: Герметизация стыков
- Проклейте все стыки между плитами фольгированным скотчем.
- Зазоры более 2-3 мм предварительно заполните монтажной пеной, дождитесь высыхания, срежьте излишки, затем проклейте скотчем.
- Примыкания к цоколю, мауэрлату, оконным рамам — заполните пеной и проклейте скотчем. Герметичность на этих участках критически важна.
Этап 4: Контробрешётка и вентзазор
- Установите бруски контробрешётки 40×50 мм вертикально с шагом 400-600 мм (под шаг наружной отделки).
- Крепите бруски саморезами через PIR-плиты в стойки каркаса. Длина самореза = толщина бруска + толщина PIR + 40 мм.
- Вентзазор 40-50 мм между PIR и наружной отделкой обеспечивает удаление влаги и продлевает срок службы конструкции.
Не пропускайте вентзазор!
Монтаж наружной отделки вплотную к PIR-плитам без вентзазора — грубая ошибка. Между утеплителем и отделкой будет скапливаться влага, что приведёт к гниению обрешётки и порче отделочного материала. Вентзазор должен быть открыт снизу (вход воздуха) и сверху (выход).
Утепление перекрытий каркасного дома
Пол первого этажа
Если дом на свайном или столбчатом фундаменте — пол продувается снизу и нуждается в серьёзном утеплении.
Пирог пола (снизу вверх):
- Ветрозащитная мембрана или черновой пол
- Основной утеплитель между лагами (минвата 200 мм или PIR)
- PIR-плиты 30-50 мм сплошным слоем поверх лаг
- Фанера или ОСП 18-22 мм (черновой пол)
- Финишное покрытие
Перекрёстный слой PIR поверх лаг устраняет мостики холода через деревянные балки и создаёт дополнительный паробарьер.
Чердачное / межэтажное перекрытие
Если чердак холодный — утепление перекрытия обязательно. Через неутеплённый потолок уходит до 30% тепла.
Пирог перекрытия (снизу вверх):
- Потолочная отделка (ГКЛ, вагонка)
- PIR-плиты 30 мм с фольгой (паробарьер + перекрёстное утепление)
- Балки перекрытия с утеплителем между ними (минвата 200-250 мм)
- Ветрозащитная мембрана
- Настил чердака (если эксплуатируемый)
Расчёт материалов для дома 8×10 м
Исходные данные: каркасный дом 8×10 м, один этаж, высота стен 2.8 м, 6 окон (1.4×1.4 м), 1 дверь (0.9×2.1 м). Перекрёстное утепление стен снаружи PIR 30 мм. Средняя полоса России.
Площадь утепления стен
- Периметр: (8 + 10) × 2 = 36 м
- Общая площадь стен: 36 × 2.8 = 100.8 м²
- Окна: 6 × (1.4 × 1.4) = 11.76 м²
- Дверь: 0.9 × 2.1 = 1.89 м²
- Площадь утепления: 100.8 - 11.76 - 1.89 = 87.15 м²
- С запасом 10% на подрезку: ~96 м²
| Позиция | Количество | Цена за ед. | Итого |
|---|---|---|---|
| PIR-плиты 30 мм (стены, 96 м²) | 140 плит (0.69 м²/шт) | 430 ₽ | 60 200 ₽ |
| Тарельчатые дюбели 8×100 мм | 700 шт | 4 ₽ | 2 800 ₽ |
| Фольгированный скотч 50 мм | 10 рулонов | 350 ₽ | 3 500 ₽ |
| Монтажная пена | 8 баллонов | 400 ₽ | 3 200 ₽ |
| Брусок 40×50 мм для контробрешётки | 120 п.м. | 45 ₽/п.м. | 5 400 ₽ |
| Саморезы для контробрешётки | 300 шт | 3 ₽ | 900 ₽ |
| ИТОГО (перекрёстное утепление стен): | 76 000 ₽ |
Стоимость квадратного метра перекрёстного утепления: около 790 ₽/м² (материалы). Для сравнения — просто наклеить ветрозащитную плёнку обойдётся в 50-80 ₽/м², но вы потеряете 15-20% тепла через мостики холода стоек. PIR окупается за 3-4 отопительных сезона за счёт экономии на газе или электричестве.
Типичные ошибки при утеплении каркасного дома
1. Щели между минватой и стойками
Ошибка: Минвата нарезана неточно, между плитой утеплителя и стойкой каркаса — зазоры 5-15 мм.
Последствия: Через щели циркулирует воздух (конвекция), вынося тепло. Эффективность утепления падает на 20-30%.
Решение: Нарезайте минвату на 10-15 мм шире проёма — она должна вставляться враспор. PIR-плиты нарезайте точно в размер, зазоры заполняйте монтажной пеной.
2. Отсутствие пароизоляции
Ошибка: «Дом каркасный, он и так дышит» — пароизоляцию не ставят.
Последствия: Тёплый влажный воздух из помещения проникает в утеплитель, конденсируется внутри стены. Минвата намокает, теряет свойства. Дерево каркаса гниёт.
Решение: Пароизоляция обязательна! Используйте специальную плёнку или фольгированные PIR-плиты в качестве внутреннего перекрёстного слоя — они выполняют роль и утеплителя, и паробарьера.
3. Негерметичная пароизоляция
Ошибка: Пароизоляция установлена, но стыки не проклеены, есть дырки от крепежа, примыкания к стенам не заделаны.
Последствия: Пар находит любую дырку и проникает в утеплитель. Даже одна незаделанная щель сводит на нет всю работу пароизоляции.
Решение: Проклеивайте все стыки специальным скотчем. Места прохода коммуникаций герметизируйте. PIR с проклеенными фольгированным скотчем стыками — один из самых надёжных паробарьеров.
4. Отсутствие вентзазора на фасаде
Ошибка: Сайдинг или имитацию бруса монтируют вплотную к утеплителю.
Последствия: Влага, которая неизбежно попадает под отделку (дождь, конденсат), не может высохнуть. Отделка вздувается, обрешётка гниёт.
Решение: Вентзазор 40-50 мм обязателен. Внизу и вверху зазор должен быть открыт для циркуляции воздуха.
5. Экономия на толщине утеплителя
Ошибка: «150 мм минваты хватит для Подмосковья» — без перекрёстного утепления.
Последствия: Формально теплотехнический расчёт может сходиться, но он не учитывает мостики холода через стойки. Реальные теплопотери на 15-25% выше расчётных.
Решение: Добавьте перекрёстный слой PIR 30 мм — это увеличит стоимость стены на 790 ₽/м², но уберёт мостики холода и даст реальное, а не расчётное утепление.
Часто задаваемые вопросы
Заключение
Перекрёстное утепление каркасного дома PIR-плитами — это не роскошь, а разумное решение, которое окупается за несколько отопительных сезонов. Вы устраняете мостики холода через стойки каркаса, получаете герметичный контур утепления и защищаете деревянный каркас от влаги.
Главные принципы:
- Перекрёстный слой PIR снаружи — лучшая схема для нового строительства
- Фольгированный PIR изнутри заменяет пароизоляцию
- Все стыки проклеивайте фольгированным скотчем
- Вентзазор на фасаде обязателен
- 30 мм PIR поверх стоек устраняют мостики холода на 90%+
